Когда требуется замена гидравлических шлангов?

Когда гидравлический шланг выходит из строя, это приводит к остановке вашей гидравлической системы, может подвергнуть ваших сотрудников опасности, потенциально повредить вашу систему и привести к беспорядку, который может иметь последствия для окружающей среды. Лучший способ предотвратить поломку шланга — распознать признаки надвигающейся поломки, выполнить замену до того, как эта поломка произойдет, и принять меры для предотвращения отказов, которых можно избежать в будущем.

Основы гидравлического шланга

Гидравлические шланги используются для передачи жидкости через вашу гидравлическую систему, часто при очень высоких давлениях и скоростях. Они жизненно важны для правильной работы вашей гидравлической системы, будь то гидравлический силовой агрегат на взлетно-посадочной полосе в аэропорту или гидравлический привод экскаватора на строительной площадке.

Основная работа гидравлического шланга

Гидравлические шланги должны содержать жидкости во время их передачи, а также защищать их от внешних загрязнений (например, воды, воздуха, твердых частиц). Отказ шланга означает, что (а) шланг больше не может удерживать жидкость и/или (б) он больше не может препятствовать доступу внешних загрязняющих веществ к жидкости. Когда шланг выходит из строя, это не только влияет на производительность системы, но может привести к серьезному повреждению и дорогостоящему ремонту компонентов внутри системы.

Анатомия гидравлического шланга

Гидравлический шланг состоит из трех частей: трубы, арматуры и крышки. Трубка это самая внутренняя часть гидравлического шланга, которая контактирует с гидравлической жидкостью, протекающей через систему. Далее идет армирование, которое придает трубке необходимую прочность, чтобы выдерживать высокое давление, связанное с передачей гидравлической жидкости. Армирование обычно имеет одну из трех форм (спираль, плетение или спираль) и изготавливается из проволоки. Внешний слой гидравлического шланга — это покрытие, которое предназначено для защиты как трубы, так и армирования. Могут быть добавлены дополнительные защитные чехлы для защиты шланга от сильного нагрева или истирания.

Шланг в сборе

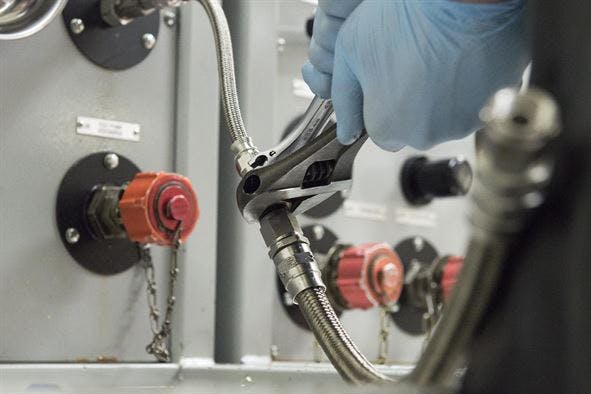

Узел гидравлического шланга состоит из отрезка шланга сфитинг на обоих концах. Фитинги обычно изготавливаются из нержавеющей стали, углеродистой стали или латуни и включают внешнюю часть, называемую раструбом, и внутреннюю часть, называемую штоком, которая входит непосредственно во внутреннюю трубу гидравлического шланга. Шланг в сборе, а не просто шланг, на самом деле соединяет различные части гидравлической системы через порты.

Распространенные проблемы со шлангами

Гидравлические шланги должны служить от одного до двух лет, а многие из них служат до десяти лет, поэтому, если шланги на вашем оборудовании выходят из строя менее чем за два года, то существуют внешние факторы, которые сокращают их срок службы. Температуры, превышающие рекомендуемую рабочую температуру, особенно если шланг вступает в физический контакт с компонентом, который имеет чрезвычайно высокую температуру, могут привести к выходу из строя хороших шлангов. Контакт с компонентами, вызывающими вибрационное движение, может привести к износу поверхности, истиранию или порезам, которые сокращают срок службы гидравлического шланга.

Также могут возникнуть проблемы с химической совместимостью, которые могут нарушить целостность шланга и могут включать гидравлическую жидкость, используемую в системе, или внешние химические вещества, воздействию которых подвергается шланг (например, чистящие составы, масла, смазки, коррозионные химические вещества). . Материал трубки шланга всегда следует выбирать так, чтобы он был совместим со средой, которая будет протекать через него. Если есть несовместимость, шланг ослабнет и в конечном итоге выйдет из строя.

Кроме того, использование шланга, не рассчитанного на рабочее давление системы, может привести к разрушительным последствиям скачка напряжения, независимо от того, слишком высокое или слишком низкое давление. Эта непригодность может быть результатом типа материала шланга или типа армирования, используемого в шланге. Кроме того, загрязнение гидравлической жидкости может привести к износу внутри шланга, а также к его преждевременному выходу из строя.

Шланги в сборе должны быть правильно собраны, а тип фитинга должен быть совместим с портом, с которым он будет использоваться. Сами фитинги также должны быть установлены правильно, иначе существует риск протечки.

Естественное старение гидравлических шлангов

Как используемые шланги, так и запасные шланги, которые слишком долго лежали на полке, могут выйти из строя просто из-за своего возраста. Шланги в сборе стареют, со временем становятся хрупкими и склонными к растрескиванию. Вот почему вы часто увидите дату изготовления на шлангах и узлах. Установка изнашивающегося шланга может привести к отказу, поскольку его хрупкость не сможет выдержать высокое давление, связанное с работой гидравлической системы. Шланги всегда должны храниться в регулируемой среде, не подвергающейся воздействию экстремальных температур.

Признаки того, что шланг нуждается в замене

Один из лучших способов предотвратить выход шланга из строя — проводить плановые проверки не реже одного раза в месяц. Во время такого осмотра нужно обратить внимание на несколько разных вещей, в том числе на следующие признаки надвигающегося отказа шланга:

• Перекрученные шланги, которые могут привести к структурным недостаткам шланга и возможным утечкам.

• Перегнутые или раздавленные шланги, которые могут привести к более высокому давлению вокруг перегиба и локальным напряжениям, которые могут ослабить прочность шланга.

• Ссадины и порезы на внешней оболочке шланга (выходящие за рамки обычных царапин и потертостей), которые могут привести непосредственно к выходу шланга из строя, если не устранить причину

• Поврежденные или треснувшие фитинги указывают на необходимость немедленной замены узла гидравлического шланга.

• Потертости на шланге, которые могут ослабить целостность шланга

• Обнажение проволоки внутри шланга, что означает, что прочность шланга может быть нарушена.

• Утечки вокруг фитингов шланга, которые указывают либо на износ шланга вокруг фитинга, либо на повреждение фитинга.

• Масло течет по длине шланга, что указывает на то, что шланг вышел из строя и его необходимо заменить как можно скорее.

Все это признаки того, что шланги на вашем оборудовании нуждаются в замене, и регулярные проверки выявляют эти потенциальные проблемы до того, как они превратятся в дорогостоящие (и опасные) катастрофические неисправности. Кроме того, ведение журнала проверок шлангов может указывать на внезапные изменения характеристик шлангов и может использоваться для выявления шлангов, которые могут стареть по истечении срока службы.

Скрытые проблемы со шлангом

Однако не все предстоящие поломки шлангов могут быть очевидны. В некоторых случаях утечки могут вызвать вздутие шланга, но из-за прочности армирующего слоя труба набухает внутрь, а не наружу. Это приводит к уменьшению внутреннего диаметра трубки, что может вызвать изменение скорости и давления жидкости, протекающей по шлангу. В конце концов, трубка может начать разрываться внутри, и конец шланга может сорваться. Включение проверок давления в регулярные проверки шлангов может помочь в выявлении таких скрытых проблем.

Безопасный подход к поиску утечек в шлангах

Если вы подозреваете, что шланг протекает, никогда не пытайтесь найти утечку в шланге, находящемся под давлением, рукой, даже если вы в перчатках. Контакт с гидравлической жидкостью под высоким давлением может привести к инъекционной травме, когда жидкость попадет под кожу. Такую травму следует лечить немедленно. Безопасный подход к поиску источника точечных утечек в вашей гидравлической системе — использовать кусок картона или фанеры, а не руку.

Предотвращение повторного отказа шланга

Когда шланг выходит из строя до истечения срока его полезного использования, важно выяснить, что стало причиной этого отказа. Например, перегибы или слишком туго натянутые шланги возникают из-за плохого планирования и методов установки, которых можно избежать при замене. Неисправный шланг, не рассчитанный на правильную температуру, можно заменить шлангом, рассчитанным правильно. Если шланг выходит из строя из-за трения о другое оборудование, его можно перенаправить в сторону от той же зоны или использовать защитное покрытие. Многие причины преждевременного отказа можно устранить и избежать.

Вывод

Гидравлические шланги со временем изнашиваются или получают повреждения, но они редко выходят из строя без каких-либо признаков. Лучший способ определить, когда необходимо заменить гидравлические шланги на вашем оборудовании, — это проводить регулярные проверки для выявления признаков надвигающейся неисправности и вести тщательный журнал этих проверок вместе с датами установки сменных шлангов. Таким образом, профилактическое техническое обслуживание является ключом к предотвращению выхода из строя шлангов и простоев, дорогостоящего ремонта и проблем с безопасностью, которые неизменно сопровождают его.
