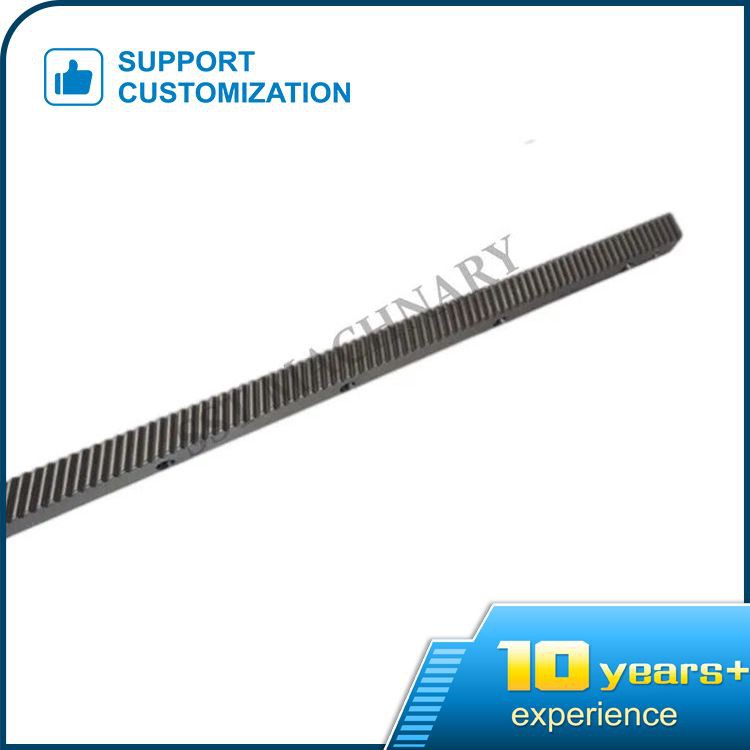

Зубчатая рейка M3

Инструкция по установке и подключению стойки:

Чтобы установить и соединить зубчатую рейку M3 более плавно, торцевые поверхности обоих концов стандартной рейки будут обработаны в полузубы, а торцевые поверхности нижних зубьев будут иметь отрицательный допуск, чтобы облегчить соединение с зубчатой ​​рейкой. торцевую грань следующей стойки и половину зубьев, чтобы сформировать полный зуб. Стойку можно использовать неограниченное время за счет сращивания.

При установке зубчатой ​​рейки М3 предварительно просверлите установочное отверстие на уголке профиля зуба. При сборке просверлите отверстие. Также можно добавить отверстие. Установочный винт необходимо зафиксировать динамометрическим ключом и столом. Закрепите винт с шестигранной головкой с моментом 12,9. Для стойки длиной 0,5 м необходимо использовать установочный штифт. Рекомендуется проверить реакцию соединения под нагрузкой при использовании парной стойки с высокой нагрузкой.

Метод быстрой установки зубчатой ​​рейки М3.

1. Предварительно затяните и зафиксируйте положение стойки винтами.

2. Используйте калибр с обратным зубом для облегчения установки соединительной рейки. Соединительная рейка перемещается вперед и назад, обеспечивая полный контакт датчика зубьев и рейки и обеспечивая стандартный шаг зубьев сращивания.

3. После регулировки проверьте параллельность стойки и параллельность между стойками, а также проверьте прямолинейность стойки.

4. После проверки закрепите стойку в соответствии с предварительным натягом, затяните винты с моментом 12,9, а затем установите фиксирующий штифт.

Способ установки стоечного счетчика

1. Предварительно затяните и зафиксируйте положение стойки винтами.

2. Вставьте круглый стержень в любой зуб стойки и измерьте расстояние от нижней части стойки до самой высокой точки круглого стержня с помощью дугообразного микрометра в качестве контрольного значения при установке.

3. Вставьте круглый стержень в соединительные зубцы стойки и соединительной стойки, измерьте расстояние от нижней части стойки до самой высокой точки круглого стержня, используя эталонное значение в качестве ориентира, и достигните установленного нами эталонного значения. путем регулировки вперед и назад.

4. После регулировки проверьте параллельность стойки и параллельность между стойками, а также проверьте прямолинейность стойки.

5. После проверки закрепите стойку в соответствии с предварительным натягом, затяните винты с моментом 12,9, а затем установите фиксирующий штифт.
