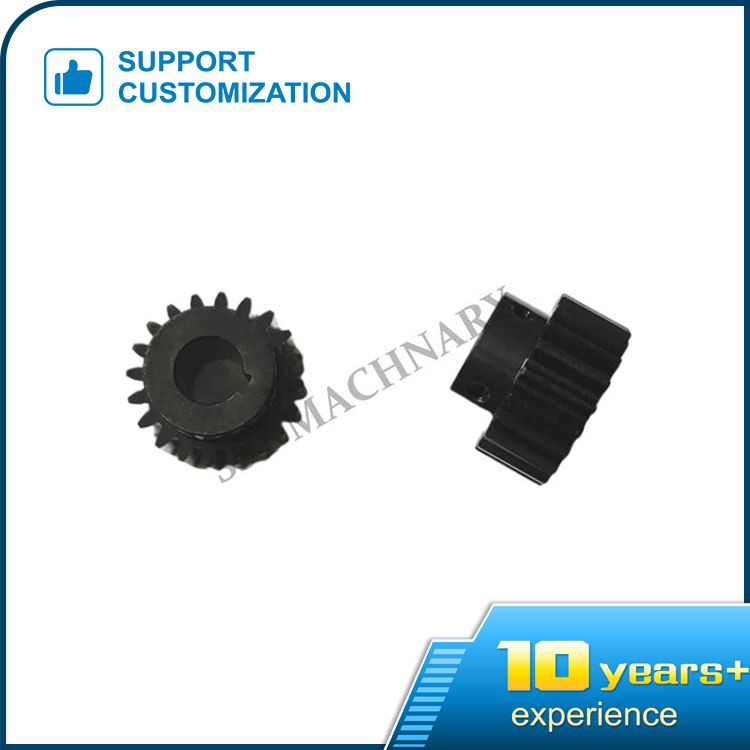

Прямая цилиндрическая шестерня

Общие этапы проектирования прямозубой шестерни М2

1. Мощность движения рассчитывается в зависимости от нагрузки и состояния движения (скорость, вертикальное или горизонтальное движение).

2. Предварительно оценить момент зубчатого колеса (при необходимости провести последующую проверку прочности зубчатого колеса. Если при проверке прочности окажется, что модуль слишком мал, необходимо определить момент зубчатого колеса заново. Как правило, выбор момента зубчатого колеса основан на опыте или аналогия, а проверка безопасности проводится позже)

3. Выполнить предварительное конструктивное проектирование, определить общую трансмиссию и определить ступени трансмиссии (несколько ступеней трансмиссии).

4. Распределить по общему передаточному числу и рассчитать передаточное отношение подтрансмиссии на всех уровнях.

5. Выполните детальное проектирование конструкции трансмиссии (детальное проектирование каждого вала) в соответствии с потребностями системы, которое обычно выполняется на общем сборочном чертеже.

6. При конструктивном проектировании, если обнаружено, что первоначальные параметры необоснованны (в том числе излишние зацепления, взаимное наложение, трудности изготовления и монтажа и т.п.), необходимо вовремя вернуться к вышеуказанной программе и начать заново.

7. Нарисуйте принципиальную схему шпоночного вала (как правило, валы для тяжелых условий эксплуатации, конечно, хорошо делать это один раз для каждого вала), нарисуйте диаграмму изгибающих моментов и диаграмму крутящих моментов на каждом конце вала, чтобы определить опасный участок и проверьте прочность вала

8. Проверка прочности шестерни тихоходного вала.

9. Разделите чертеж детали после того, как он будет в безопасности.

SSTmachinery производит цилиндрические шестерни M2 хорошего качества.

Цилиндрические шестерни — это стандартные прямозубые шестерни, используемые для зубчатой ​​передачи. Высота корня зуба равна 1,25 модуля, а высота вершины зуба – 1 модулю.

Шестерни — это механические компоненты с зубьями на ободе, которые могут непрерывно сцепляться и передавать движение и мощность. Шестерни — это механические детали с зубьями, которые могут зацепляться друг с другом. Применение зубчатых передач в трансмиссии появилось очень рано.
