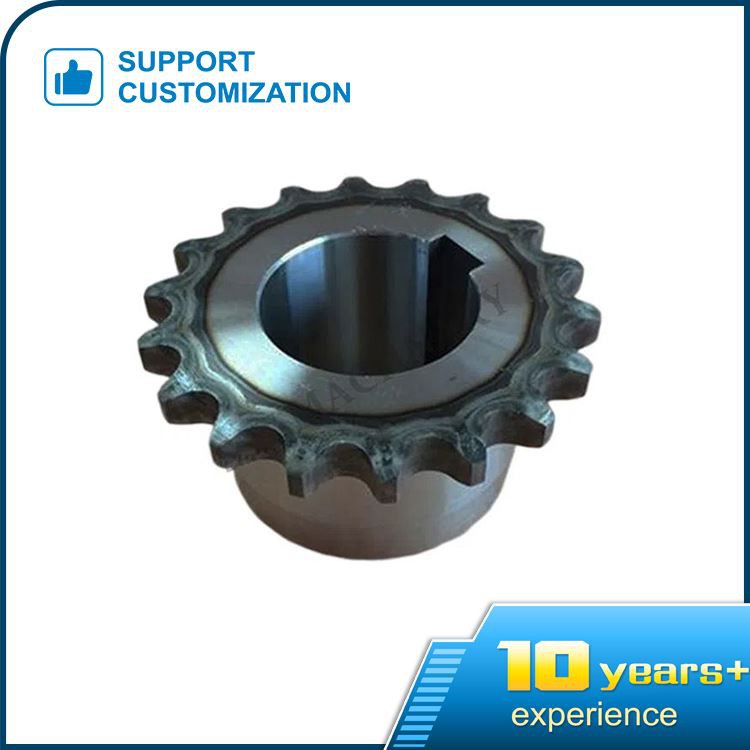

Ступица цепной звездочки

Обработка фланцевой звездочки: ступица цепной звездочки, обработка фланцевой звездочки осуществляется двумя следующими методами;

А. Общая обработка, то есть обработка формы зуба после резки прутка. Этот метод имеет низкий расход материала, высокую стоимость.

B. Сварочная обработка. Очевидно, что этот метод имеет более высокий коэффициент использования материала и меньшее образование древесины, чем общая обработка. Специальное дополнение

Метод работы заключается в следующем: зубчатое кольцо можно разрезать стальной пластиной, внешний диаметр и отверстие вала можно сделать шероховатыми, а канавку для сварки следует оставить на одной стороне отверстия вала.

Затем фланцевая часть стержневой тележки становится выпуклой, а перед механической обработкой часть зубчатого венца и фланцевая часть свариваются с обеих сторон. fготовое изделие, сварная соединительная часть, вращающаяся дугой. После обработки выберите подходящий метод обработки профиля зуба.

Для сварки звездочки лучше использовать электрод с низким содержанием водорода, чтобы предотвратить растрескивание стали 45 из-за сварного соединения. Для больших

Перед сваркой важных звездочек лучше всего предварительно нагреть сварочный стержень до температуры 150-200 в течение 1-2 часов.

Ступица цепной звездочки, инструменты для обработки звездочек в основном включают в себя:

1. Стандартные фрезы применяются для обработки стандартных звездочек малого и среднего размера.

2. Дисковая фреза представляет собой дисковую фрезу с несколькими зубьями, разработанную в соответствии с профилем зубьев звездочки. Обычно звездочка обрабатывается горизонтальным фрезерованием.

3. Формовочная фреза представляет собой однозубую фрезу, спроектированную в соответствии с профилем зуба звездочки. Во время обработки звездочка индексируется индексирующей головкой. Формующая фреза установлена ​​на концевой фрезе для одностадийной обработки.

4 . Профильная резка – самый простой метод. Для этого не нужно изготавливать какие-либо режущие инструменты. Только сделайте шаблон для резки по форме зуба звездочки и вырежьте его на профильно-отрезном станке. Поверхность зуба после резки необходимо отполировать и отполировать. Термическая обработка поверхности зубьев звездочки обычно представляет собой HRC40-45, которую можно обрабатывать высокочастотной или поверхностной закалкой пламенем. Низкоуглеродистая сталь может подвергаться цементации.
